一. 射水型自动跟踪定位射流灭火装置系统装置布置
1、 射水型自动跟踪定位射流灭火装置
2、 射水型自动跟踪定位射流灭火装置的布置间距应按照公式(1)计算确定。
式中：2a ——装置横向间距 (m)
2b ——装置纵向间距 (m)
R ——灭火装置在实际安装高度下的最大保护半径 (m)

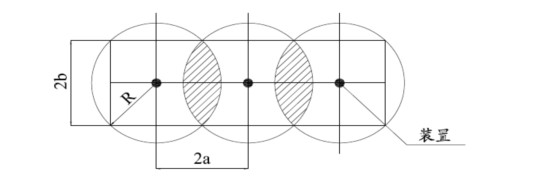

图为射水型自动跟踪定位射流灭火装置距离示意图
3、 射水型自动跟踪定位射流灭火装置在不同安装高度(H)下对应的最大保护半径(R)可参考附图1确定。
4、 ZDMS0.6/5S-ZQ型自动跟踪定位射流灭火装置的布置间距不宜小于20m；ZDMS0.6/5S-ZQ型自动跟踪定位射流灭火装置的布置间距不宜小于6m。
5、 扫描喷洒型自动跟踪定位射流灭火装置
6、 扫描喷水型自动跟踪定位射流灭火装置的布置布置间距应由公式(2)计算确定。
(2)
式中：a ——装置布置间距 (m)
q ——扫描喷洒型自动跟踪定位射流灭火装置的流量 (L/s)
si ——不同火灾危险等级对应的喷水强度 (L/min·m2)
7、扫描喷水型自动跟踪定位射流灭火装置在不同安装高度(H)下对应的最大保护半径(R)可参考附图2。
8、ZDMS0.6/5S-ZQ型自动跟踪定位射流灭火装置的布置间距不宜小于4.5m。
9、圆周喷洒型自动跟踪定位射流灭火装置
10、 圆周喷洒型自动跟踪定位射流灭火装置的布置间距应由式 (2) 计算确定。
11、圆周喷洒型自动跟踪定位射流灭火装置在不同安装高度(H)下对应的最大保护半径(R)可参考附图3。
12、圆周喷洒型自动跟踪定位射流灭火装置的布置间距不宜小于2m。
13、 对于堆垛式仓库，火灾探测及自动跟踪定位组件的布置应保证堆垛上方及边缘无探测死区。
14、 对于货架式仓库，火灾探测及自动跟踪定位组件宜布置在货架之间的走道或走廊上方。
15、 其他
16、 各种自动跟踪定位射流灭火装置均应下垂式安装。
17、 自动跟踪定位射流灭火装置在吊顶、楼板、天花、梁架下方中悬式安装时，与边墙的距离不宜大于该方向喷头间距的1/2 。
18、 射水型和扫描喷洒自动跟踪定位射流灭火装置采用边墙或贴柱安装时，与支撑墙面或柱子的垂直水平距离不应小于300mm；圆周喷洒型自动跟踪定位射流灭火装置不应采用边墙或贴柱安装。
19、布置自动跟踪定位射流灭火装置时，必需考虑建筑物的净空高度、平面尺寸，配置物、架尺寸，遮挡物的分布情况等，保证保护区域内的任何部位，至少应有一个装置喷水保护，且配置物、架的顶部和四周均应受到喷水保护。
20、 在自动跟踪定位射流灭火装置的保护范围内其喷射水流和火灾探测及自动跟踪定位不应受梁、柱、板、风管等的遮挡。
21、 自动跟踪定位射流灭火装置正下方距离物品不应小于1.5m。
22、 当设置自动跟踪定位射流灭火系统的场所有吊顶时，灭火装置的安装处应设检修孔。
23、 各种自动跟踪定位射流灭火装置宜平行或低于天花、梁底、屋架和风管底设置。
