一、产品概述：

ZSPM末端试水装置是自动喷水灭火系统的重要组成部件之一，具有测试整个自动喷水灭火系统功能的重要作用。智能末端试水装置由压力传感器、流量计算模块、中央处理器、电动阀、试水喷嘴、保护罩、压力表及信号处理模块组成。用于检测自动喷水灭火系统末端压力，并可检验系统启动、报警及联动等功能的装置，智能末端试水装置可实时显示所检测管道的工作压力、放水流量及阀门的开关状态，并可通过系统总线与监控主机保持实时通讯，同时系统上可显示出末端试水装置所在的位置信息，也可通过手机APP对智能末端试水装置进行管理和监测，实现智能化管理。

二、产品标准：

产品满足国标GB5135.21-2011、GB50116-2013及GB50084-2005自动喷水灭火系统设计等规范要求。

三、主要功能：

智能末端试水装置能够在控制室实时监测喷淋等管道末端最不利点的压力情况，并可定期、定时进行远程监控、测试其压力及流量情况，及时发现管道系统故障，综合提高自动喷水灭火系统的可靠性。

四、产品特点：

1、远程控制：可在手机APP或远程监测现场各节点管道的末端流量、压力并可任意控制打开、关闭末端装置进行测试；

2、开启方式：电动末端试水装置具有电动和手动开、关阀门功能，保证阀门在任何情况下均可操作；

3、系统维护：自动末端试水装置通过产品自带的中文液晶屏幕显示当前部位管道压力等数据；

4、产品分型：ZSPM-80末端试水装置、ZSPM-115末端试水装置。

五、适用范围

用于各种工业及民用建筑，如商业，写字楼、综合体、酒店、机场、各种场馆工厂及仓库等设置湿式自动喷水灭火系统的产所。

六、装置主要技术参数：

1.型号规格：

ZSPM-80/1.2-DXZ-EX；

ZSPM-115/1.2-DXZ-EX；

ZSPM-160/1.2-DXZ-EX；

ZSPM-200/1.2-DXZ-EX；

2. 流量系数K：80、115、160、200

3. 工作电源：AC220V(智能末端节点）、DC24V（智能末端集中器）

4.工作环境：温度：(-25～80)℃，相对湿度：≤90%

5.适用范围：报警阀组控制的最不利点处、各防火分区/各楼层

6.额定工作压力：1.2MPa

7.屏显尺寸（智能末端集中器）：7寸，屏显尺寸（智能末端节点）：1.8寸。

8.启动方式：自动、手动、现场机械应急手动。

9.总线通讯方式有两种可以选择， 第一种是集中器方式：集中器和多个智能末端节点进行通信，集中器通过4G和主站进行通信。优点是每个采集器只需要一张SIM，费用比较低，和第二种采用NB的通信方式，智能末端直接通过NB和主站进行通信，优点不需要采集器和节点的总线布置，减少施工成本。

10.总线最长传输距离（集中器方式）：1000米。

11.现场控制箱（集中器方式）：工作电源DC220V，CAN通讯，每个采集器可连接100台。

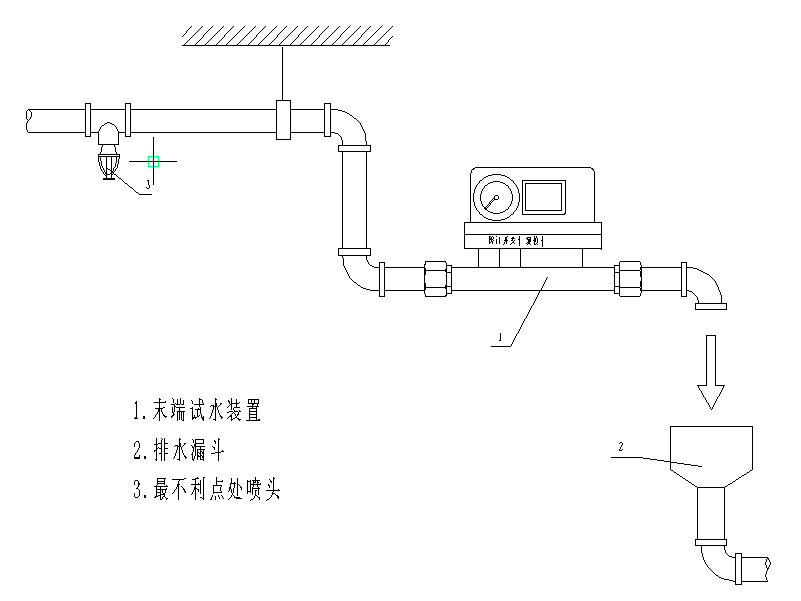

七、智能智能末端试水装置安装示意图：

八、产品相关外形图

下图a为智能末端集中器的外观图，图b为智能末端节点外观图。

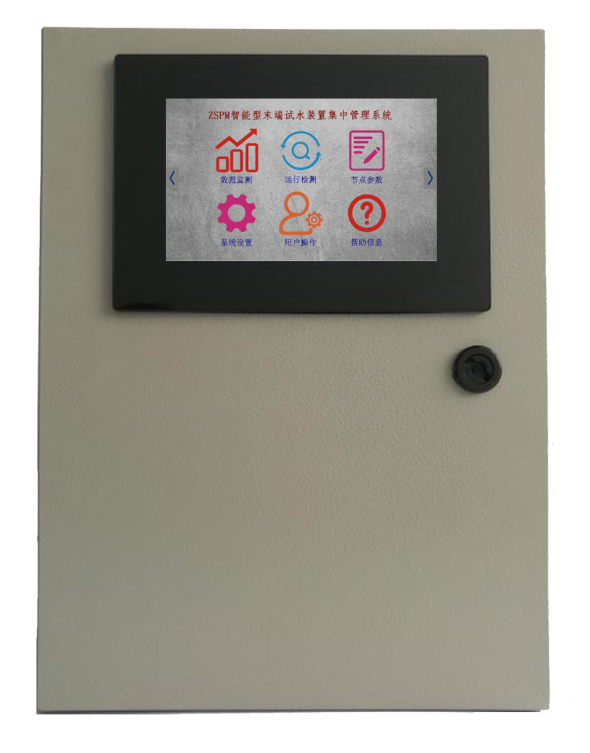

图a智能末端集中器外观图

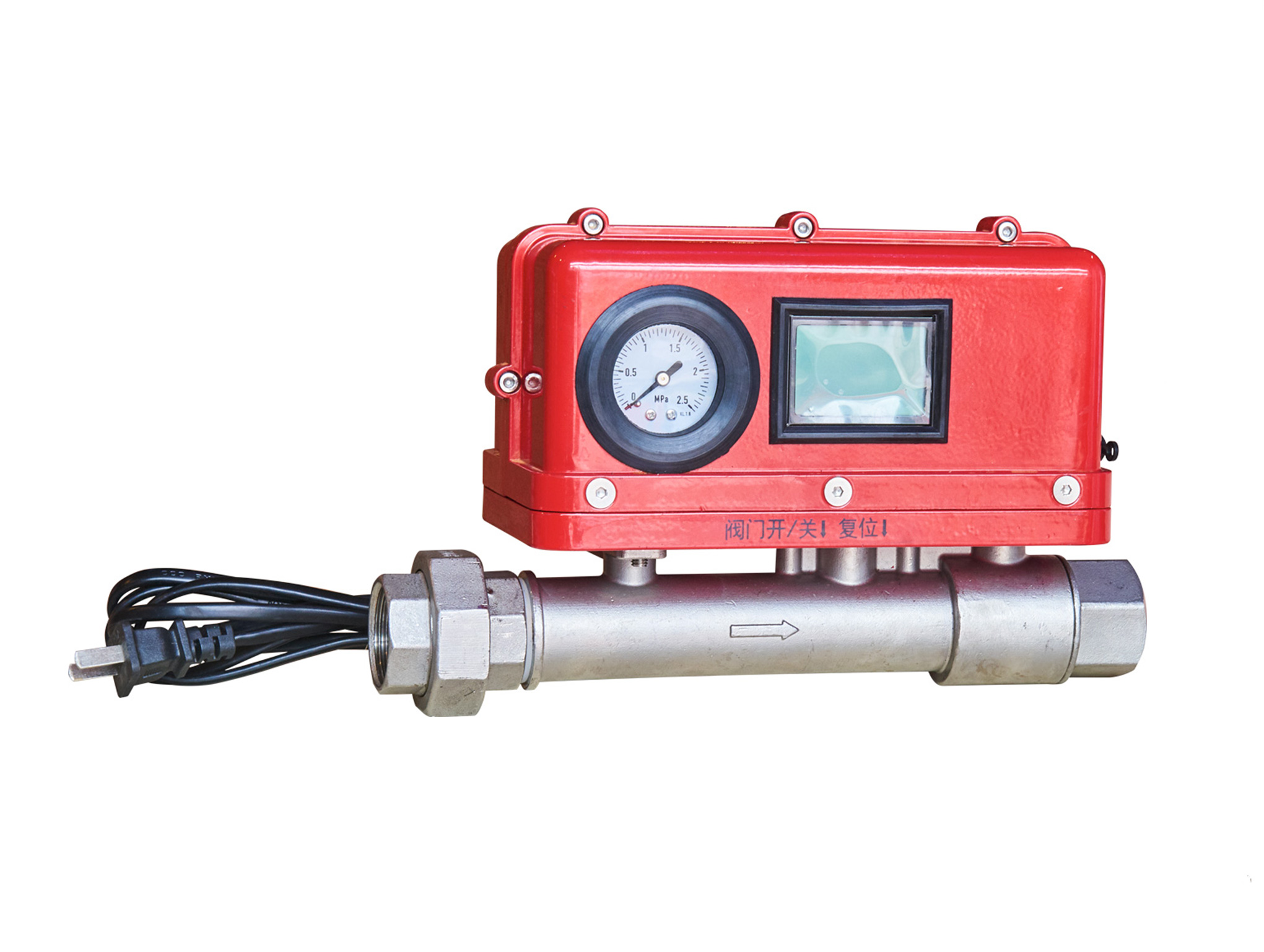

图b为智能末端节点外观图
