一、产品概述

消防设备电源监控系统，主要针对消防设备的电源的各项参数进行实时监控。通过检测消防设备电源的电压、电流以及开关的状态，进而判断是否存在短路、断路、过压、欠压、过流以及缺相、过载等故障问题并进行及时的报警和记录。
消防电源实时监控系统具有可靠性高、实时性强等特点，通过高效的运算及便捷的通讯功能，可以实时反映出被监控设备电源的状况，集中显示各项参数信息，从而有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联动系统的可靠性。

二、主要部件功能说明

1、智能型电流/电压传感器主要功能
◆检测两路消防设备主、备电源工作状态信息
◆检测消防设备电源过压、欠压、过流、缺相、电源中断等报警信息
◆LCD显示电压和电流等电气参数
◆采用DC24V工作电压，由系统主机集中不间断供给
◆声光报警功能
◆具有二总线报警总线，不分极性
◆本机自检功能
◆I/O口输入与输出监控功能

2、附加功能：
◆监测配电箱体内温度、烟雾、弧光预警功能
◆可增加扩展模块监测8路三相电压和电流功能
◆当配电箱内部电缆或电气接头接触不良或松动时，容易发生电气故障，本装置采用先进的传感技术，经微处理器判断后发出预警信号。当配电箱内部温度超过设置值时，发出预警信号，内置自动温度补偿功能。当配电箱内部烟雾超过一定浓度时，发出预警信号；当配电箱内因电气接头松动，发生电气打火花现象时，产生高亮度的弧光，本系统发出预警信号。
注：过电流功能：电流互感器由用户根据断路器额定电流进行选配，本产品可以根据电流互感器设置变化。

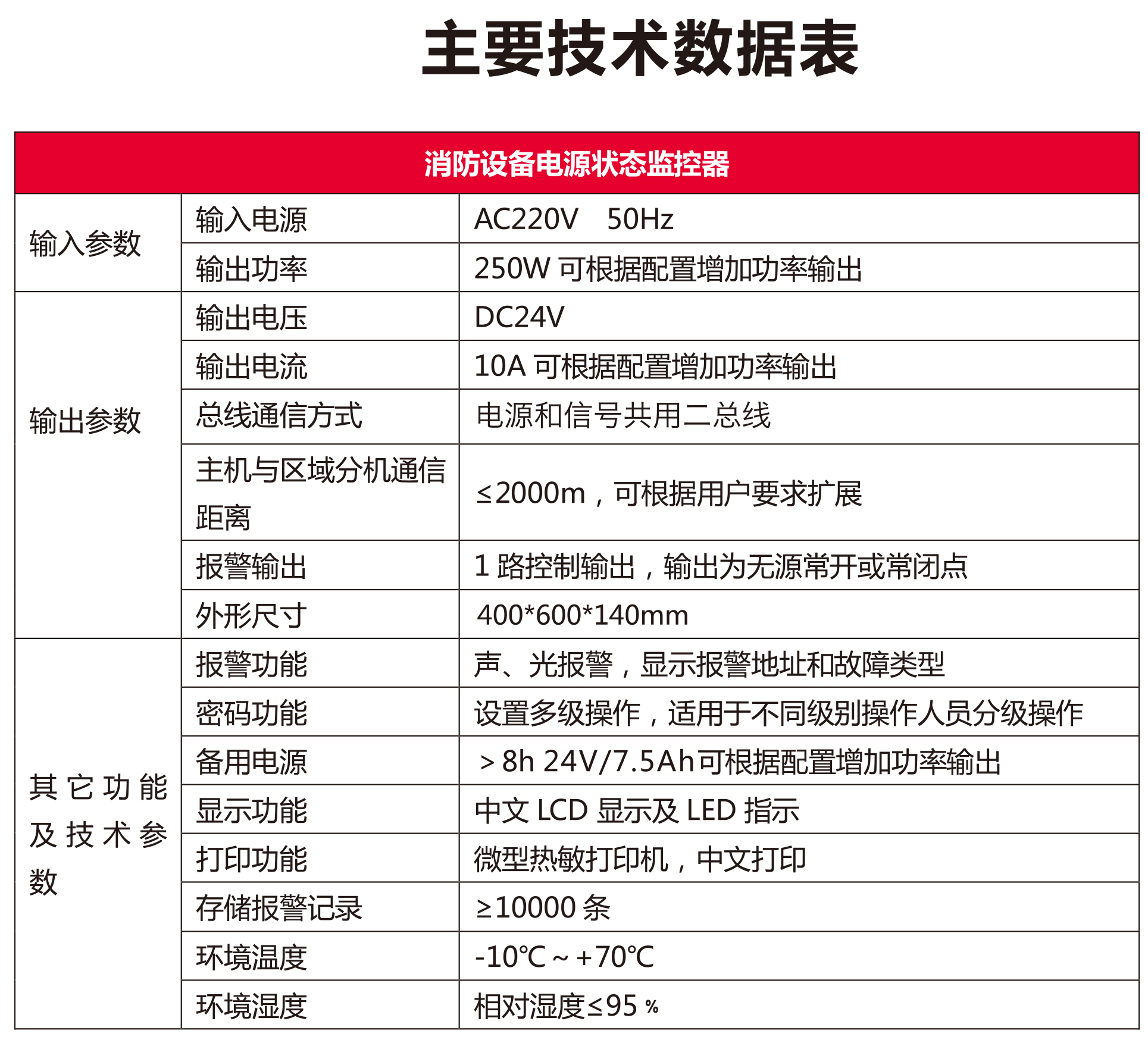

3、智能型消防电源监控主机主要功能
◆实时监测所有被监控设备主、备电源的工作状态，LCD显示当前状态和故障报警信息；
◆当检测到消防设备电源出现过压、欠压、过流、缺相、错相、电源中断等报警信息，发出报警信号，自动存储，并可查询；
◆通信线路故障报警功能；
◆主电压欠压故障显示与保护功能；
◆充电线路断路或短路故障报警功能；
◆所监测的工作状态和故障报警信息，传输给消防控制室图形显示装置；
◆采用集中供电方式，为检测模块提供DC24V安全电压供电，有效的保证系统的稳定性、安全性；
◆监控器容量标准配置为64个点，可根据用户要求定制扩容；

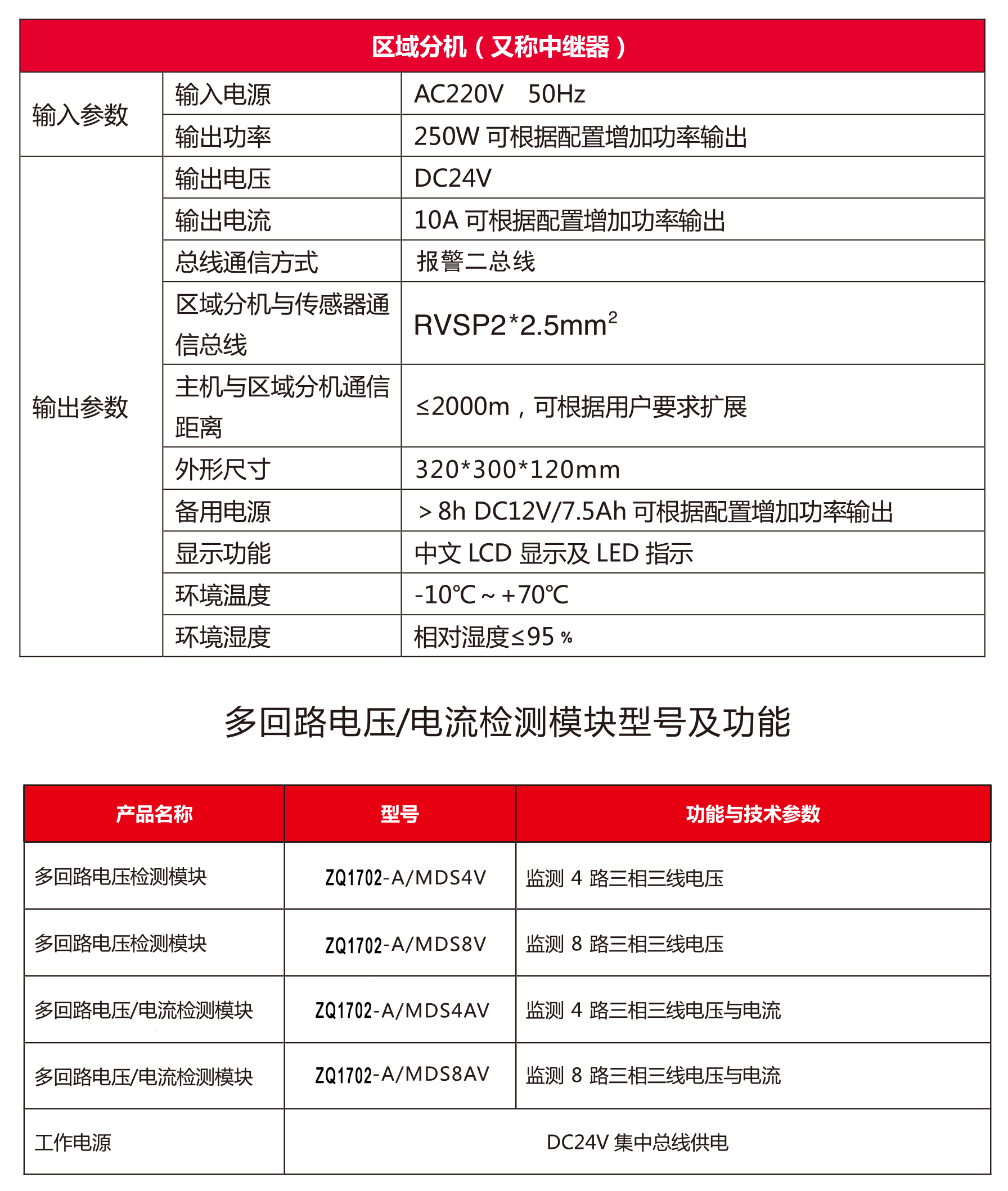

◆连接检测模块64路时，DC24V集中电源通信距离＜500m，如果大于64路，应加装区域分机。
注：以上精度为0.5级，如需要计量定制0.2级订货时要提出。
